Dettagli dei prodotti

Casa > prodotti >

FKM Precompound di gomma

Precomposto in gomma FKM Serie FD, viscosità Mooney 20-60, per O-ring

Tutte le categorie

Gomma del fluorocarburo

Contattaci

Ms. Ada

yguo@dowhon.com

8613753601944

Contatta ora

Precomposto in gomma FKM Serie FD, viscosità Mooney 20-60, per O-ring

MOQ:	20
prezzo:	10

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Viscosità di Mooney:

Da 20 a 60

Set di compressione:

Spessore:

2mm-8mm

Specifiche:

445*305*145mm

Contenuto f:

66%

Peso specifico:

1.81

Forma fisica:

LASTRA

Colore:

Bianco

Solubilità:

Chetoni ed esteri

Viscosità Mooney ML:

Resistenza alla trazione:

15,9 MPA

Allungamento a pausa:

210%

Durezza:

Terreno A 75

Set di compressione %:

Resistenza a bassa temperatura:

-17ºC

Evidenziare:

Precomposto in gomma FKM per O-ring

Precomposto in gomma FKM serie FD

Gomma FKM con viscosità Mooney 20-60

Descrizione del prodotto

Gomma Fluoroelastomero FKM a Basso Set di Compressione per O-Ring

Profilo Aziendale

Fondata nel 2002, Dowhon Group è un'impresa di gestione moderna che integra R&S, Produzione, Vendita e Assistenza, con sede nel Parco Industriale Nazionale di Chengdu - Parco Industriale Chimico di Meishan Jinxiang.

Principali Capacità Produttive:

Il più grande produttore di FKM in Cina con una produzione effettiva di 5500mt nel 2022
2 laboratori approvati CNAS
Officina di purificazione di classe 10.000 per dispositivi indossabili intelligenti
Officina di purificazione di classe 100.000 per precomposti e composti FKM
13 linee di produzione per precomposti e composti FKM
Capacità produttiva totale di 14.000mt all'anno

Descrizione del Prodotto

2 Laboratori Approvati CNAS

FD-601E è un precomposto fluoroelastomero con un'ampia distribuzione del peso molecolare che include un copolimero di esafluoropropilene e fluoruro di vinilidene, agenti di vulcanizzazione. È progettato per prodotti stampati a compressione come O-ring, V-ring e guarnizioni.

Caratteristiche di Base

Contenuto F	66%
Peso Specifico	1.81
Forma Fisica	Lastra
Colore	Bianco sporco
Solubilità	Chetoni ed Esteri
Viscosità Mooney ML 1+10@ 121ºC	61

Caratteristiche

Eccellente resistenza alle basse temperature
Eccellente resistenza chimica
Buona fluidità nello stampaggio
Basso set di compressione

Procedure di Lavorazione Consigliate

FD-601E può essere composto con mescolatori interni o mulini a due rulli con cariche standard e altri ingredienti utilizzati nelle tipiche formulazioni di fluoroelastomero. Tutti gli ingredienti secchi devono essere miscelati prima di aggiungerli al solido gommoso. Durante la miscelazione, è necessario un raffreddamento completo. Dopo la miscelazione, il composto deve essere raffreddato il più rapidamente possibile.

Informazioni sull'Imballaggio

FD-601E è confezionato con film in PE in cartone. Il peso è di 20 kg netti per cartone.

Sicurezza e Manipolazione

Conservare in un luogo ben ventilato
È severamente vietato fumare nelle aree di lavoro
Evitare il contatto con gli occhi
Lavare accuratamente la pelle e gli indumenti a contatto dopo la manipolazione

Per ulteriori indicazioni sulla sicurezza e la manipolazione, consultare la Scheda di Sicurezza del Prodotto o contattare il personale di Dowhon.

Proprietà Tipiche

Composto	phr
FD-601E	100
N990	30
MgO-150	3
Ca(OH)2	6
Cera Carnauba	1

Proprietà Reologiche

GOTECH Moving Die Rheometer (GT-M3000A) 100 cpm 0.5 Arc 177ºC@ 6min

	Valore	Metodo di Prova
ML, lb.in	2.21	ASTM D6601
MH, lb.in	21.36	ASTM D6601
Ts2, min	1:08	ASTM D6601
T10, min	1:07	ASTM D6601
T90, min	2:16	ASTM D6601

Proprietà Fisiche

Cottura a Pressione 180ºC@5min, Post-Cottura 230ºC@24ore

	Valore	Metodo di Prova
Resistenza alla Trazione, Mpa	15.9	ASTM D412
Allungamento a Rottura, %	210	ASTM D412
Durezza, Shore A	75	ASTM D412

Set di Compressione %

200ºC@70h	Valore	Metodo di Prova
	18	ASTM D395, metodo B

Resistenza alle Basse Temperature

Tr10, ºC	Valore	Metodo di Prova
	-17	ASTM 1329

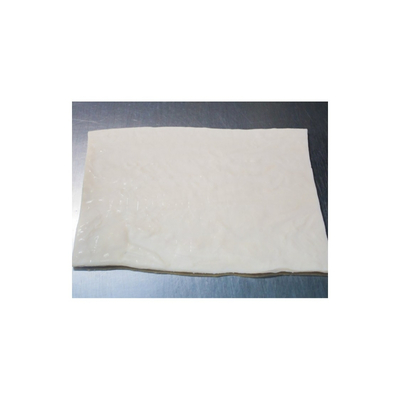

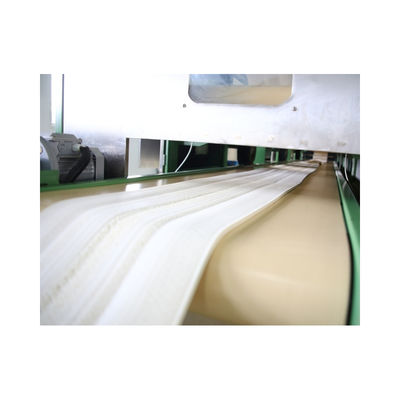

Foto Dettagliate

Imballaggio e Spedizione

20 kg/25 kg per cartone tramite corriere (FedEx, DHL ecc.); 500 kg/625 kg/700 kg per pallet per la spedizione.

Certificazioni

ISO9001, ISO14001, IATF16949

Attualmente ha 65 brevetti, 15 brevetti di invenzione in fase di richiesta, ha partecipato alla formulazione di 4 Standard Nazionali.

FAQ

Qual è il tuo MOQ?

Via aerea il MOQ è di 20-25 kg, via mare il MOQ è di 100 kg.

Qual è il tuo tempo di consegna?

Per merce a magazzino, possiamo organizzare la consegna entro 3 giorni lavorativi, altrimenti il tempo di consegna è di circa 7-14 giorni lavorativi.

Qual è il tuo pacchetto?

Di solito le merci sono confezionate con film in PE in cartone. Il peso è di 20-25 kg netti per cartone. 500 kg/625 kg/700 kg in un pallet.

Come possiamo selezionare esattamente il grado adatto al nostro utilizzo?

Si prega di contattare le nostre vendite, consiglieremo il grado adatto in base alle vostre proprietà fisiche tipiche e ad altre informazioni correlate.

Tag:

FKM Precompound di gomma

Guarnizioni di gomma di FKM

Fkm Precompound

Dettagli dei prodotti

Casa > prodotti >

FKM Precompound di gomma

Precomposto in gomma FKM Serie FD, viscosità Mooney 20-60, per O-ring

Tutte le categorie

FKM Precompound di gomma

Composto di gomma di FKM

Bassa temperatura di FKM

Gomma del fluoro di FKM

Fluoroelastomer di gomma

Composto di HNBR

Composti di gomma di FVMQ

Giunti circolari di FFKM

Composto di VMQ

Composto di FFKM

Additivi di gomma

Gomma del Fluorosilicone

Gomma del fluorocarburo

Precomposto in gomma FKM Serie FD, viscosità Mooney 20-60, per O-ring

MOQ:	20
prezzo:	10

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Viscosità di Mooney:

Da 20 a 60

Set di compressione:

Spessore:

2mm-8mm

Specifiche:

445*305*145mm

Contenuto f:

66%

Peso specifico:

1.81

Forma fisica:

LASTRA

Colore:

Bianco

Solubilità:

Chetoni ed esteri

Viscosità Mooney ML:

Resistenza alla trazione:

15,9 MPA

Allungamento a pausa:

210%

Durezza:

Terreno A 75

Set di compressione %:

Resistenza a bassa temperatura:

-17ºC

Quantità di ordine minimo:

Prezzo:

Evidenziare:

Precomposto in gomma FKM per O-ring

Precomposto in gomma FKM serie FD

Gomma FKM con viscosità Mooney 20-60

Descrizione del prodotto

Gomma Fluoroelastomero FKM a Basso Set di Compressione per O-Ring

Profilo Aziendale

Principali Capacità Produttive:

Il più grande produttore di FKM in Cina con una produzione effettiva di 5500mt nel 2022
2 laboratori approvati CNAS
Officina di purificazione di classe 10.000 per dispositivi indossabili intelligenti
Officina di purificazione di classe 100.000 per precomposti e composti FKM
13 linee di produzione per precomposti e composti FKM
Capacità produttiva totale di 14.000mt all'anno

Descrizione del Prodotto

2 Laboratori Approvati CNAS

Caratteristiche di Base

Contenuto F	66%
Peso Specifico	1.81
Forma Fisica	Lastra
Colore	Bianco sporco
Solubilità	Chetoni ed Esteri
Viscosità Mooney ML 1+10@ 121ºC	61

Caratteristiche

Eccellente resistenza alle basse temperature
Eccellente resistenza chimica
Buona fluidità nello stampaggio
Basso set di compressione

Procedure di Lavorazione Consigliate

Informazioni sull'Imballaggio

FD-601E è confezionato con film in PE in cartone. Il peso è di 20 kg netti per cartone.

Sicurezza e Manipolazione

Conservare in un luogo ben ventilato
È severamente vietato fumare nelle aree di lavoro
Evitare il contatto con gli occhi
Lavare accuratamente la pelle e gli indumenti a contatto dopo la manipolazione

Per ulteriori indicazioni sulla sicurezza e la manipolazione, consultare la Scheda di Sicurezza del Prodotto o contattare il personale di Dowhon.

Proprietà Tipiche

Composto	phr
FD-601E	100
N990	30
MgO-150	3
Ca(OH)2	6
Cera Carnauba	1

Proprietà Reologiche

GOTECH Moving Die Rheometer (GT-M3000A) 100 cpm 0.5 Arc 177ºC@ 6min

	Valore	Metodo di Prova
ML, lb.in	2.21	ASTM D6601
MH, lb.in	21.36	ASTM D6601
Ts2, min	1:08	ASTM D6601
T10, min	1:07	ASTM D6601
T90, min	2:16	ASTM D6601

Proprietà Fisiche

Cottura a Pressione 180ºC@5min, Post-Cottura 230ºC@24ore

	Valore	Metodo di Prova
Resistenza alla Trazione, Mpa	15.9	ASTM D412
Allungamento a Rottura, %	210	ASTM D412
Durezza, Shore A	75	ASTM D412

Set di Compressione %

200ºC@70h	Valore	Metodo di Prova
	18	ASTM D395, metodo B

Resistenza alle Basse Temperature

Tr10, ºC	Valore	Metodo di Prova
	-17	ASTM 1329

Foto Dettagliate

Imballaggio e Spedizione

20 kg/25 kg per cartone tramite corriere (FedEx, DHL ecc.); 500 kg/625 kg/700 kg per pallet per la spedizione.

Certificazioni

ISO9001, ISO14001, IATF16949

Attualmente ha 65 brevetti, 15 brevetti di invenzione in fase di richiesta, ha partecipato alla formulazione di 4 Standard Nazionali.

FAQ

Qual è il tuo MOQ?

Via aerea il MOQ è di 20-25 kg, via mare il MOQ è di 100 kg.

Qual è il tuo tempo di consegna?

Per merce a magazzino, possiamo organizzare la consegna entro 3 giorni lavorativi, altrimenti il tempo di consegna è di circa 7-14 giorni lavorativi.

Qual è il tuo pacchetto?

Di solito le merci sono confezionate con film in PE in cartone. Il peso è di 20-25 kg netti per cartone. 500 kg/625 kg/700 kg in un pallet.

Come possiamo selezionare esattamente il grado adatto al nostro utilizzo?

Si prega di contattare le nostre vendite, consiglieremo il grado adatto in base alle vostre proprietà fisiche tipiche e ad altre informazioni correlate.

Tag:
